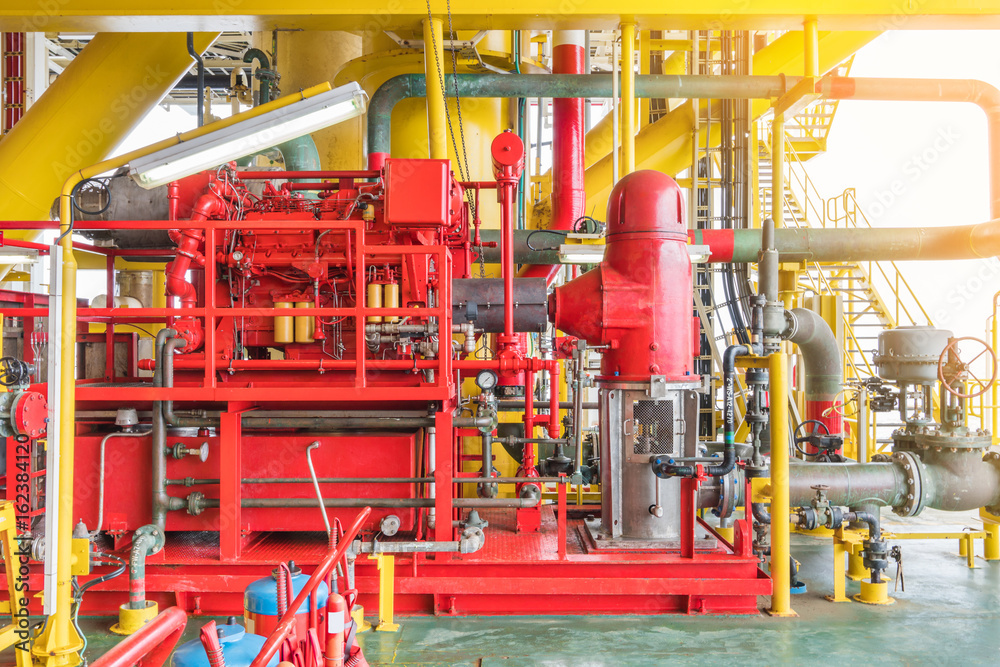

[Fire Water Pump System] 성능시험배관
1. 성능시험배관
정기적으로 펌프의 성능을 현장에서 정기적 또는 필요시 시험하여 펌프의 성능곡선의 불량 및 방사압과 토출량을 검사하기 위한 배관으로서 펌프의 토출 측의 개폐밸브 이전에서 분기시키고, 관로에는 정격토출량의 175%를 측정할 수 있는 유량계를 설치한다. 정격토출압력은 당해 설비의 양정 계산 시 총양정을 10:1로 환산한 압력(kg/㎠)이며 정격토출량은 당해 설비에 필요한 펌프의 분당토출량(ℓ/min)이다. 충압펌프의 경우에는 성능시험배관이 필요하지 아니하다. (그림 1)
2. 유량계
1) 차압식 유량계의 측정원리는 관로상의 오리피스를 통과하는 유체의 압력차이를 측정하여 이를 유량으로 환산하여 게산하는 방식이다.
2) 유량계를 통과하는 수류는 정확한 유량을 측정하기 위하여 난류가 아닌 층류상태가 되어야 한다. 따라서 유체가 안정적인 층류를 형성하기 위하여 유량계의 전후에 충분한 길이의 직관부가 요구된다.
3) 성능시험배관의 구경은 펌프의 토출배관의 구경보다 약간 적거나 동일하게 선정하며, 측정하고자 하는 유량범위에 따라 또는 유량계의 제조사에 따라 배관의 구경은 약간의 차이가 있을 수 있다.
주) 유량계는 일반적으로 로타미터(Rotameter)를 많이 사용하는데 유체 속에 부자(Float)를 띄워 눈금으로 표시된 유량(lpm)을 직접 눈으로 읽을 수 있으며 압력손실이 적고 측정 범위가 넓은 장점이 있다.
① 성능시험배관의 관경산출
방수압과 방수량과의 관계식인
를 이용하여 구한다.
즉, P→ P×65% , Q→Q× 175%를 대입하면
식에서 배관경 D를 구할 수 있다.
② 유량계 설치 방법
(그림 1)와 같이 성능시험 배관상에 배관과 동일한 호칭구경의 유량계를 수직으로 설치하는데 유량계 상류 측은 배관구경의 8배 이상, 하류 측은 5배 이상 이격하여 부착하고 직관부를 형성하여야 하며 유량측정자치를 기준으로 전단 직관부에는 개폐밸브를(V1), 후단부 직관부에는 유량조절밸브(V2)를 설치하여야 한다.
측정 시에는 전단 직관부 개폐밸브(V!)는 완전히 개방하고 후단 직관부에 설치된 유량조절밸브(V2)로 유량을 조정하며 측정한다.
③ 유량계의 규격 및 유량은 <표-1>와 같다.
| 구경(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 유량 (ℓ/min) |
35 ~ 100 | 70 ~ 360 | 110 ~ 550 | 220 ~ 1,100 | 450 ~ 2,200 | 700 ~ 3,300 | 900 ~ 4,500 | 1,200 ~ 6,000 | 2,000 ~ 10,000 |
